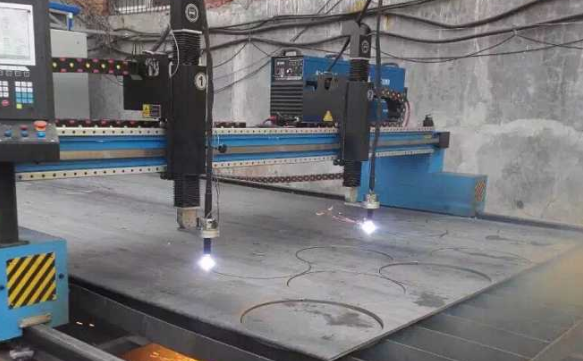

数控切割机导轨样式及调整方法，机电一体化的切割机称之为数控切割机，随着机床运动时，随机配带的切割工具对物体进行切割。今天我就来给大家介绍一下数控切割机导轨样式及调整方法。一起来了解一下吧。

　　一、导轨的调整

　　1.导轨的两端拉紧1/2000mm的标准钢丝，并调节导轨两垫板上的调整螺钉，使导轨两端侧面与标准钢丝的距离为一定值，并以此距离作为标准距离。

　　2.用20N拉力，拉伸精度为1/2000mm钢卷尺测量两端主副导轨之间的距离应为机床的跨距，否则应用整钢丝对导轨加以调整，同时调整钢丝保证标准距离不变。

　　3.用精度为1/10000mm经纬仪测量主导轨与副导轨两端的平面度，并用导轨上调高螺栓调节，使两端主副导轨的平面度保持在0.5mm以内。

　　4.用压板压紧端头主副导轨各一根，以此作为调节导轨横、纵向水平度、主副导轨平面度、主副导轨间距的基础，导轨的直线度以钢丝与导轨侧面的标准距离为基准。

　　5.用调销和塞尺逐一调整每根主导轨两端面与标准钢丝的距离，调至标准距离。

　　6.用气泡水平仪来调节导轨的横向和纵向水平度，从导轨的一端向另一端逐步校准，然后量两根导轨的接头处，确保其处于水平状态。

　　7.主副导轨校准合格后，应小心地紧上导轨间连接螺栓，并用压板压紧导轨，同时应仔细检查导轨各部不得移动和变形，导轨接头处水平面和侧面应保持平滑。

　　二、导轨类型：

　　1.滑动导轨

　　传统导轨的开展，起首显示在滑动元件和导轨方式上，滑动导轨的特点是导轨和滑动件之间运用了介质，方式的分歧在于选择分歧的介质。液压被普遍用于很多导轨系统。静压导轨是个中的一种，液压油在压力效果下，进入滑动元件的沟槽，在导轨和滑动元件之间构成油膜，把导轨和挪动元件离隔，如许大大削减挪动元件的摩擦力。静压导轨对大负荷是极端有用的，对偏疼负荷有赔偿效果。

　　2.直线导轨

　　新的导轨系统使机床可取得疾速进给速度，在主轴转速一样的状况下，疾速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个根本元件;一个作为导向的为固定元件，另一个是挪动元件。为了包管机床的精度，床身或立柱少数的刮研是必不成少的，普通状况下，装置比拟简略。直线导轨的挪动元件和固定元件之间不必中心介质，而用滚动钢球。由于滚动钢球顺应于高速活动、摩擦系数小、活络度高，知足活动部件的任务要求，如机床的刀架，拖板等。

　　3.镶钢导轨

　　机床上最常用的导轨方式是镶钢导轨，它的运用已有很长的前史。镶钢导轨是导轨系统的固定元件，其截面为矩形。它可程度装在机床的床身上，也可以与床身铸成一体，辨别被称为镶钢式或全体式。镶钢式导轨是由钢制成的，经淬硬和磨削。硬度在洛氏硬度60度以上、把镶钢导轨用螺钉或粘结剂(环氧树脂)贴在机床床身或经刮研的立柱共同外表上，确保导轨取得最佳的平面度。这种方式，维修改换便利、简略，很受维修工人的欢送。

　　4.直线滚柱导轨

　　直线滚柱导轨系统是平面导轨与直线滚柱导轨的组合，用滚柱装置在平行导轨上，用滚柱代钢球承载机床的活动部件。长处是接触面积大、承载负荷大、活络度高。从床身尾部看，支架与滚柱置于平面导轨的顶面和旁边面，为了取得高精度，在机床任务部件和支架内面之间，设置一块楔板，使预加负载效果于支架的旁边面。楔板的任务道理与斜铁类似，任务部件的分量效果于支架的顶面。因为效果在导轨系统上的预加负荷是可调的，为此楔板的损掉获得赔偿，这一特点被普遍用于中型或大型机床上，由于它对CNC指令反响活络，接受负荷大，直线滚柱导轨系统比传统的平面导机能禁受高速运转，改善机床的功能。
