切割机切割工件尺寸不准的主要原因
发表时间:2021-02-05     阅读次数:     字体:【 文章来源网络

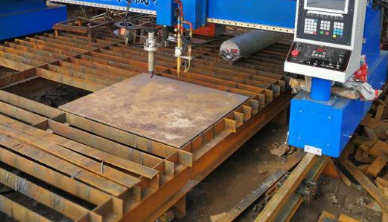

切割机切割工件尺寸不准的主要原因,龙门式切割机切割幅面大小定制,材料的长度可调,并且可以同时装配火焰割据和等离子割炬,两种切割方法,多种切割方式选择,运行稳定,方便快捷、是金属板材切割的优选产品。


但是,我们在实际操作过程中,切割工件为什么总是会存在大大小小的不足呢?从大的方面来看,除了设备本身故障导致之外,更多的可能是因为操作者的加工工艺设计不合理。今天,就由上海率原机电针对切割件尺寸出现偏差这一问题进行分析。


龙门式数控切割机在使用过程中,时常会出现切割出的工件尺寸不准的现象。究其原因有很多很多,针对常见的主要原因总结如下:


1、图形尺寸错误:


绘图或套料过程中可能存在疏忽造成龙门式切割机图形尺寸错误,这时可以通过检查尺寸找出原因。


2、龙门式切割机精度问题:


切割机精度包括机械精度和电子精度。


机械精度主要受导轨直线度、平行度、水平度,齿轮或钢带等的传动精度影响,切割平台的水平度也影响工件精度。


电子精度受数控系统软件及运动控制卡、脉冲当量、伺服及伺服驱动等影响,特别是脉冲当量如果调不精确,会造成切割圆不圆、大零件尺寸不对等问题。


要检查龙门式切割机精度也很简单,只要在割枪上装上划针,运行切割机校正误差的程序进行划线检查即可。


3、编程软件错误:


编程软件如果存在缺陷或没有累积误差修正功能,会造成龙门式切割机生成的数控代码存在错误。比如生成的代码尺寸数据错误或补偿方向错误;或者代码存在累积误差,造成小范围尺寸无问题,线段很多时存在较大误差,形成切入点引入与引出存在错位的现象,也会造成全板套料时工件间距偏差。


检查程序问题很容易,只要将数控代码转化到CAD图形进行测量,补偿方向通过仿真可以看出是否正确。
